MessageSujet: petit tuto de conception   Lun 11 Mai 2009 - 10:22

un petit et long tuto qui vous montrera comment ma caisse a evolution en carosserie:

pour le plaisir de chacun, je vais vous montrer en detail l'evolution de la xsara, de l'achat a maintenant Wink

a mon tour de vous charger en tof......je vais y allez doucement car il y en a un peu bcp...

en avant le reportage!

le commencement:
la xsara juste avant l'achat






mes premiere pieces lol
mes repetiteur noir sont arrivés






un photoshop que je m'etait fais pour me faire une idée

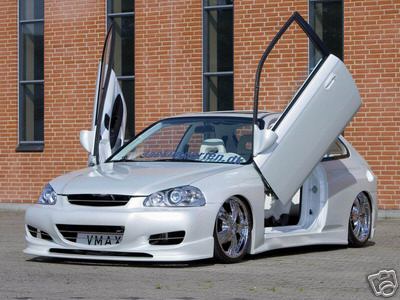

alors voici d'ou provient le pc avant



ho un petit cadeau du facteur...je m'attendais a l'arriere mais voici l'avant!




l'arrivée des pneu sportmaxx



voici donc maintenant le joli petit rajout arriere



les points importants a retoucher




ben pour le pc va faloir agrandir les trou comme j'ai fais sur la premiere, lol no soucy pour ca!

allez, petite decoupe du pc origine ramener par un pot et pose du rajout ^^ pour un apercu.




réparé le rajout arriere
j'ai fais des renfort pour le vissé direct dans le pc ^^




et la le pc que le pot m'a emmener sur lequel je pose le rajout


bon pour commencé, le pc decoupé pour servir de support au mien



et la le residu


la un apercu avec les bdc, je vais les retouché pour mieux les faire sur mesure car je les trouve un poil trop long, faut que se soit au plus a ras du contour de roue ^^


Maintenant place au pc avant

hop decoupe on commence ^^


une fois les decoupe fini on pose pour voir


obligé de faire des encoches pour pouvvoir replié les bords et ainsi aligner le pc avec le reste


ben la je vous montre la partie a garnir, car le pc est trop court, mais bon c'est pas le plus dur a faire


Sinon j'ai juste 5cm d'avancé pour le pc, ca va je m'en sor bien


J'ai essayé d'ajuster au mieux le pc sur celui d'origine


et la quelque vue du rendu avedc emplacement de la plaque (qui n'est pas celle de ma xsara lool en bon entendeur)





pour le fun ma tete de vainqueur lool

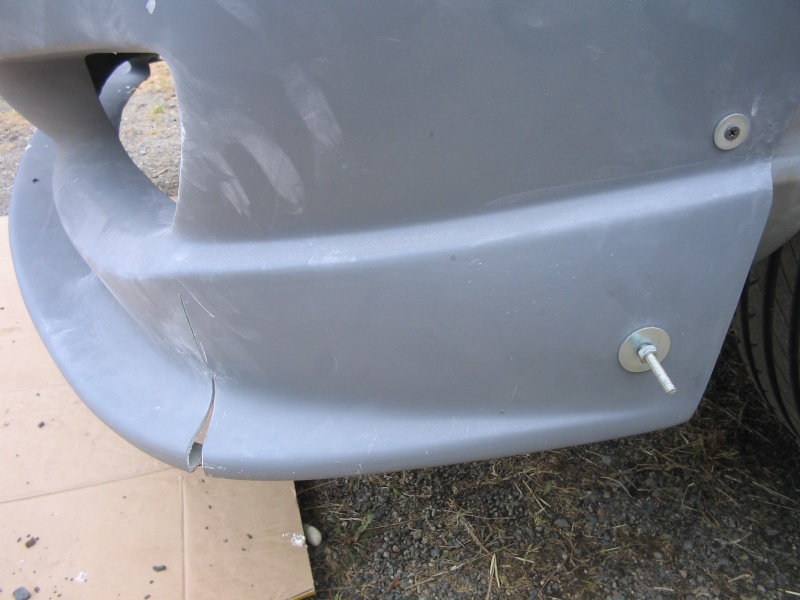

mis en place un tit systeme pour rapprocher les coté la partie inf du pc avant, ceci afin d'avoir la ligne la plus fluide possible avec le reste.
Ben pour ce faite une tige fileté de chaque coté



apres ca il fallait aligné les partie de la coupe au niveau des coins du pc
obligé de faire des cales en bois sur mesure ^^
et hop tout est aligné pret a etre fibré, je mettrai une tige fileté tt le long de pc sur le bas que je fibrerai afin d'avoir un bon renfort.



et sinon j'ai egalement chargé en mousse polyurethane pour combler le vide entre support et rajout.


donc apres on attaque le fibrage des parties inferieures.

bon renfort des coin des lames au maxi
interieur:

exterieur:


ensuite creation d'un barre de renfort pour la lame, et la ca bouge pas! les vibrations vont etre bien reduites



sinon une astuce pour reproduire la courbure du pc monté ^^
mes 2 tige fileté + ficelle lool

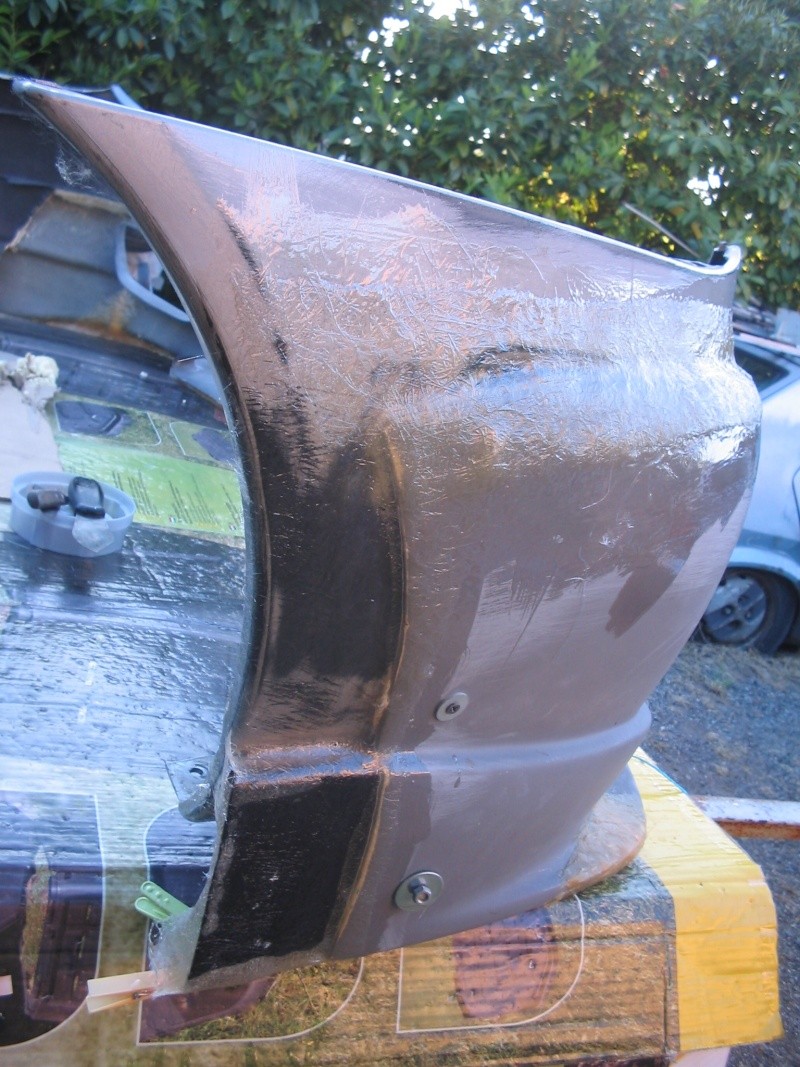

debut du collage fibre resine des 2 partie, et rejoutye de la partie manquante sur le passage de roue






je laisse tiré toute la nuit, comme ca demain on comble les vides et on repasse une feuille de fibre ^^

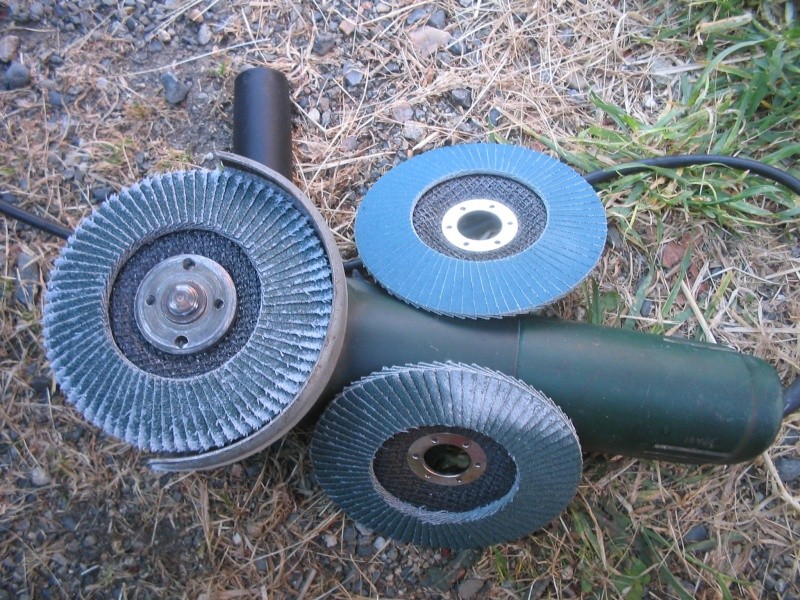

bon j'ai acheter quelque disque d'enfer pour m'aidé a poncé la fibre!
petit photo, 3 type de grains, 60,80,120.

zoom sur le 120:


voila le resultat avec le disque:


ensuite ponçage a la main



et ensuite, j'ai refait un peu de fibre pour comblet le vide a l'arriere, quelque bonnes couches avant d'y mettre de la choucroute


un peu de choucroute au programme, premiere etape de garnissage! mais avant j'ai donné des tite forme avec de la feuille de fibre pour fermer coté passage de roue
On dirai pas mais j'ai deja passé plus d'un kilo de choucroute depuis le debut lool






va falloir encore choucrouté, moi je vous dis que le pc va pas bougé lool

avant:


apres:


petites vues du ponçage préliminaire

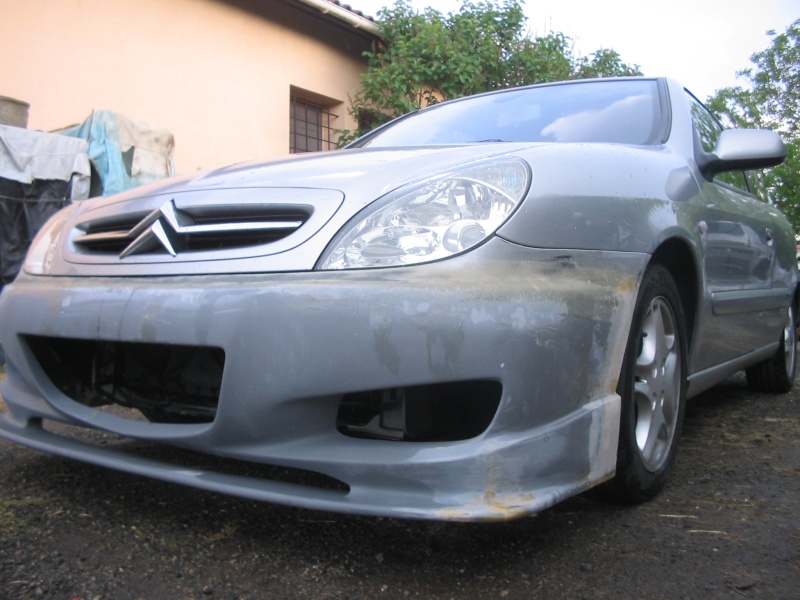

resultat du contour de roue avec vues pc monté!
dsl pour les tof, la nuit commencée a tombée...
droite:

gauche:


hop les vues bonus Very Happy






quelques petites photo de resultat bien poncé
sur le 2eme foto il manque encore un peu de matiere sinon nickel





on continu l'avant ^^













Revenir en haut Aller en bas
racer

avatar

CITROEN

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 10:22

derniere etape de ponçage avant le premier voile d'appret





et la voici la mise en appret, j'ai quelques defaut, mais je m'attendais a pire pour un premier pc perso ^^








et voila....donc va falloir rattrapé les tit defaut faire les finition manquantes pour le bas du pc, nouveau passage d'appret et poncage a leau, et ensuite je pense que ce sera terminé.

derniere etape avant le ponçage ultime de demain et la pose de l'appret totale!

alors voici la derniere seance de mastic:







apres un boulot monstre sur ce parechoc...enfin la recompense tant attendu!








allez 3 shoot monté





maintenant que l'avant est fini passons a l'arriere!

realisation du contour de roue plus elargissement au bas du rajout










suite des evenements et pour les curieux, petites foto des outils et materiaux que j'utilise pour faire mes modifs






les materiaux



(biensur il y a fauille de fibre et resine aussi)

les outils







resultat de la chose, ca s'approche de la fin ^^










voici ce que je projete de faire, une console centrale digne des belles berline le tt géré par un mini pc, ecran tactil biensur, gps inclu, et une vrai station multimedia, parfait pour recevoir les cam embarqué apres ^^

un tit photoshop tres vite fait
avant modif


apres modif


héhé rapide la commande!

voici les photo (dsl c'est fais avec mon tel, l'apn est partie au portugal avec mon pere lool):
vue d'ensemble


maintenant vue pour montré qu'il a été fait pour etre encastré sur la console loool



maintenant place a l'essai de l'ecran, bon j'ai commandé le pc-car ce matin, en attendant j'ai testé l'ecran sur le pc portable, le pilote pour l'ecran tactile fonctionne a merveille, resultat en image!





bon petite suite


plastique contour de poste decoupé et collé sur le support d'encastrement de l'ecran




mise en fibre


petite decoupe


resultat:

encastrement ecran:



encastrement afficheur deporté:







manque a faire les finition pour les 2 pieces, modif la casquette, decendre l'autoradio et c'est bon!

aller de jolie foto





hop maintenant mise en place





aller c'est pas fini encore, maintenant faut deplacer l'autoradio ^^
Revenir en haut Aller en bas
racer

avatar

CITROEN

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 10:23

allez d'autre tof avec l'apret


support ecran déporté:
rajout des trou pour la sonde interieur



support ecran


des defauts apparaissent, il me reste qu'a les corrigé et a tt bon!

et pour les curieux, voici donc ou va se loger l'autoradio



aller une petite vue d'ensemble, la je suis entrain de faire la pieces qu'on voit le poste.... c'est en prepa



on voici ce que donne le pc monté dans la boite a gant, j'ai tt demonté de la carcasse metallique fourni, pour tout incorporer dans la boite a gant sans faire de mega decoupe, me reste plus que les alim a mettre, le pc est en etat de marche, tout est installé



resultat en image!






news:

j'ai ma carte son 5.1 et j'ai recu mon module GPS usb

carte son


module GPS



me faut le soft qui vas bien pour le GPS et tout beigne!

h le joli test GPS, il fonctionne tbien via le pc, maintent faut y mettre le logiciel Very Happy

le photo est vilaine! c'est juste pour illustré, quand j'aurai l'apn je mettre a jour la foto ^^



je continu

d'autres idée

alors du bon medium....


du tube (mais pourquoi faire????)


ben regardez :ptdr:



pour faire 2 joli caisson circulaire! et je peux vous dire que le pvc choisi et aussi dur que le beton looool tt ca pour un poid tres faible :lol!:

voici la suite de l'idée




les ampli seront encastré sur les coté

voici l'avancement de la malle









une petite idée pour maintenir un peu mieux mes obus

100% fait maison lol





et ca servira surement de futur support ecran ^^

apres ce petit intermede de retour sur l'arriere!

j'ai commant dire...fais le crépi sur le pc arriere pour preparer le moulage lol vive la mousse lol




va falloir sculpté ca et fibré par dessus apres ^^

fibrage du rajout sur le pc commencé:








reste plus qu'a refaire les coté pour avoir un lissage nickel, ajouter un peu de mastique fibre la ou il faut, un coup d'apret et c'est bon ^^

en meme temps modif de la calandre
avant modif:



apres modif:

Revenir en haut Aller en bas
racer

avatar

CITROEN

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 10:23

suite du pc arriere




calandre:




pc arriere:





aller suite de la calandre, le resultat me plait bcp:




pc ar bientot fini 2 petites photo pour illustré




aller d'autre photo du pc et quelques shoot de la voiture complete








d'autre photo





quelque foto du pc arriere apreté






voici les foto de la caisse prete pour la peinture, l'apret de finition sera mis par le carossier, donc moi pour ma part j'ai viré tt les defauts, vivement







aller pour vous faire plaisir.....
le toit viens d'etre peint, demain la peinture sera fini ^^

allez place au foto






entre temps reception feux arriere et teintage 3eme feux stop


feux ar


3eme feux stop


petit bonus!

j'y suis passé pendant le remontage

regardez le devant ^^




allez quelque petite foto, de nuit sous un spot ^^ il est 4h30 du matin et a 7h je decolle pour allez au cap d'agde







la caisse sans aileron WRC





arrivé de l'aileron et montage direct






et voila coup d'appret noir sur l'aileron et remontage





puis posé






voilou!
Revenir en haut Aller en bas
racer

avatar

CITROEN

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 10:32

je vais qd meme vous montrer la réa de mon pc avant actuelle, un replica citron sport amelioré suite, remplacé suite a choc avant


en fait je descend un peu plus le rajout car trop haut comparé au bdc,ce qui me fera agrandir le bouche devant.
Et j'en fait en sorte de l'incliné vers l'avant pour qu'il remonte moins devant.

La ca devrait le faire héhéhé







Maintenant me faut demonté, appliquer la colle a parebrise héhé, remonter!
demain je met de la mousse PU pour combler et sculter.
Je pose les feuille de fibre, mastic finition et apret!! mais pdt tte ces etapes....bcp de poncage!!! lol

un peu de mousse PU héhé





le sculptage lool











la mousse c'est pour voir le garbarit hihi, maintenant j'ai viré la mousse car pas trop d'epaisseur et je l'ai laissé la ou ca me convient, alors donc j'ai posé tt ca sur la voiture pour voir le rendu et cette tite modif fais un profil bien plus joli car le nez du pc a l'origine remonte trop!









début du fibrage, je couvre la partie inferieur pas la peine de faire coulé de la resine pour donner du taf en plus pour ponser lol







hop on vire les protections





la je ponse ce qui depasse et je vien a fleu du rajout pour uniformiser







Maintenant un peu de choucroute pour garnir certaine zone








pc avant ca prend forme:




petit zoom





avancement du pc











me reste a coupé la partie arriere et l'aligné avec tt le reste.puis ponsage a fond!

et voila suppression de la remonté du rajout pour faire une pieces bien uniforme,ajuste au mieux l'arrondi du passage de roue, et reste plus qu'a resiné et suivre la forme!




j'ai fibré et resiné a l'interieur du parechoc la jonction, comme ca je suis tranquil lol






ensuite ben fibrage de la partie arriere et une peu de poncage lol

l'arriere




les zones poncé grossierement lol









vue globale



la semi-finition, avant le ponçage acharné lol lool, place aux tof













alors j'ai appreté le pc avant je precise le pc avant n'est pas fini, j'apprete juste pour proteger la fibre et faire ainsi mes essai routier pour comment travail le pc et si il craque, comme ca apres je pourrai commencer mes finitions!


voila les tof, ca donne une idée du final, ca va le faire







voila le pc est posé, j'ai peint la grille en noir, c'est nickel, c'est parti pour les essai routier















maintenant je vais voir comment il travail avant de faire les finitions
Revenir en haut Aller en bas
Crocco
Admin
avatar

OPEL

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 11:53

Sympa !! ça c'est ce que j'appelle du Tuto !!! Bravo !! Nikel !! Et toutes ces tofs c'est génial !! bravo !!

_________________
Revenir en haut Aller en bas
Varyo

avatar

CITROEN

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 13:03

Je crois que c'est la cinquième fois que je vois ce tuto par le biais des autres forums, et toujours aussi impressionnant à voir ! chapeau bas :10/10:
Revenir en haut Aller en bas
racer

avatar

CITROEN

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 17:22

merci,
comme je le dit toujours, c'est fait pour montrer, mais surtout pour donner envi a certain et apprendre et aider a d'autre.

Le but d'un forum Wink
Revenir en haut Aller en bas
Varyo

avatar

CITROEN

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 21:28

Ben ça c'est sur ça donne envie d'apprendre à faire diverses choses !
En ce qui me concerne c'est principalement la mécanique, car j'avoue m'y connaitre que très peu.

Surtout que j'ai une Z' à remettre en état Razz
Revenir en haut Aller en bas
CDK

avatar

VOLKSWAGEN

MessageSujet: Re: petit tuto de conception   Lun 11 Mai 2009 - 21:43

J'adore pareil je l'ai dejas vu mais c'est toujours aussi bon
Revenir en haut Aller en bas
mini moi

avatar

BMW

MessageSujet: Re: petit tuto de conception   Dim 28 Juin 2009 - 3:44

moi vue en vrai elle claque vivement la fin racer avec le temps qu'il te faut bien sur chaque chose en son temps !! :flower:
Revenir en haut Aller en bas
Thomas

avatar

PEUGEOT

MessageSujet: Re: petit tuto de conception   Dim 28 Juin 2009 - 5:37

J'adore ce petit reportage photo tres joli taf Wink
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: petit tuto de conception

Revenir en haut Aller en bas

petit tuto de conception
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Petit TUTO : Modification d'injecteurs de 505 turbo
» petit tuto sur pièces carbonne
» petit tuto: repose d'un piston dans son étrier
» Petit Tuto pour les potos
» petit tuto pour se qui on une fuite au catere huile

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
NIGHT RIDERS :: GARAGE :: Centre de recherche-
Sauter vers:
